10KV欧式插拔头型三相交流电压传感器EVT
欧式插拔头型三相交流电压传感器，基于电容分压+隔离结构，装配在标准的欧式插拔头，体积小，重量轻，安装方便。适用于环网箱（柜）中电力线路三相电压和零序电压的测量。
关键词:
欧式插拔头传感器
电压传感器EVT
科荟电器电压传感器
EVT传感器
所属分类:
咨询热线:
10KV欧式插拔头型三相交流电压传感器EVT
YTJC10-XX 10kV欧式插拔头型三相交流电压传感器
一．概述
YTJC10-XX 10kV欧式插拔头型三相交流电压传感器，基于电容分压+隔离结构，装配在标准的欧式插拔头，体积小，重量轻，安装方便。适用于环网箱（柜）中电力线路三相电压和零序电压的测量。
产品型号：YTJC10-XX系列

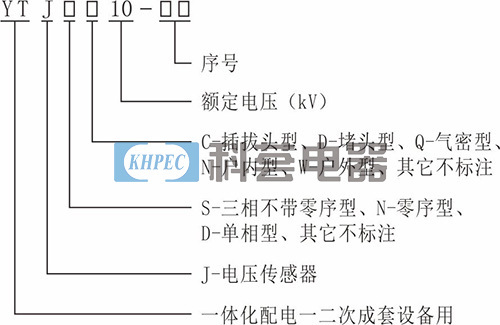

产品命名规则：
二．产品特点
● 采用电容分压+隔离结构，精度高、线性度好、频带宽、体积小、重量轻、功耗小
● 不存在铁磁饱和及铁磁谐振，无爆炸风险
● 一二次隔离，安全可靠
● 输出电压低，无二次短路大电流风险
● 温度范围宽（-40℃～70℃）
● 绝缘阻抗高（≥1000MΩ），不影响线路检修
● 不存在界面分层问题，安全可靠
● 负载能力强（1MΩ），电缆长度可达10米
● 外壳半导电接地，安全抗干扰能力强
● 三合一电缆输出信号，接线方便
三．执行及参考标准
3.1. T/CES 018-2018 配电网10kV及20kV交流传感器技术条件
3.2. GB/T 20840.7-2007 互感器 第7部分：电子式电压互感器
3.3.IEC-60044-7 电子式电压互感器
四．基本参数
额定一次电压：10000/√3 V
额定二次电压：3.25/√3 V
额定二次零序电压：6.5/3 V
准确度等级：0.5/3P
额定电压因数：1.2（连续）、1.9（8h）
额定负荷：1MΩ
局部放电水平：≤10pC(14.4kV)
工频耐受电压：42kV（1min）
雷电冲击耐受电压：75kV/85kV
工作环境：-40℃～70℃
五．结构参数

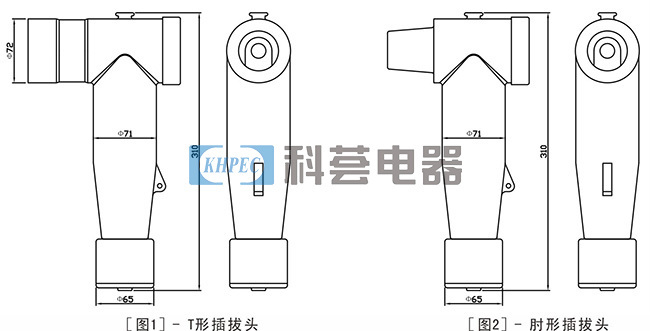

5.1.T形插拔头交流电压传感器外形结构尺寸（单相）见图1，肘形插拔头交流电压传感器外形结构尺寸（单相）见图2

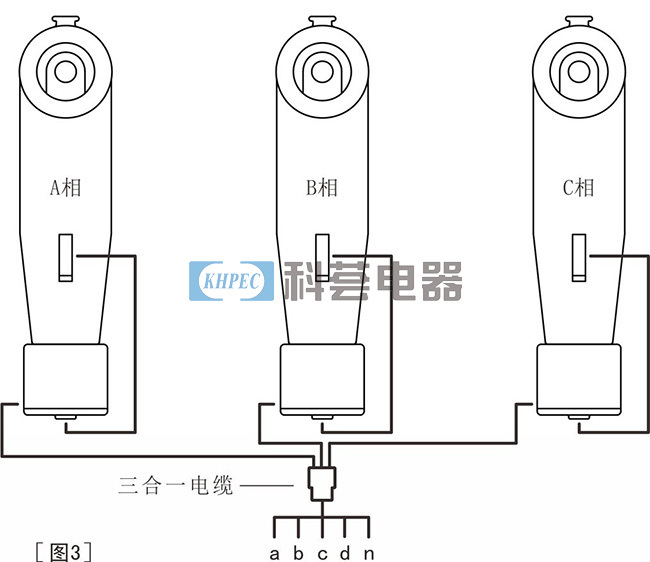

5.2.接线示意图见图3

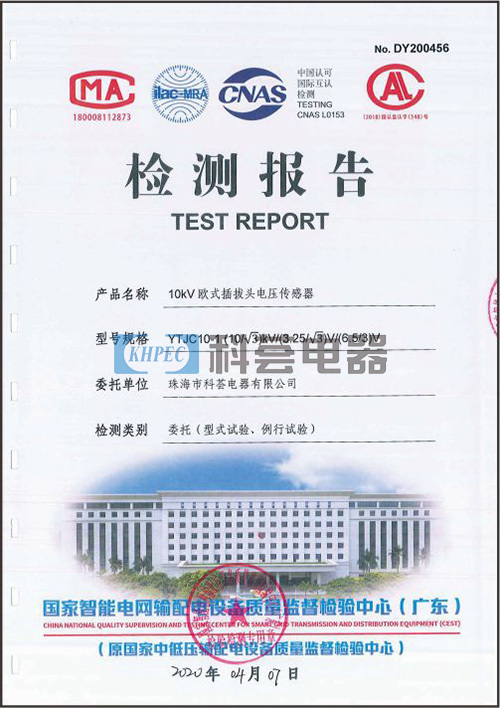

5.3.型式试验检测报告
