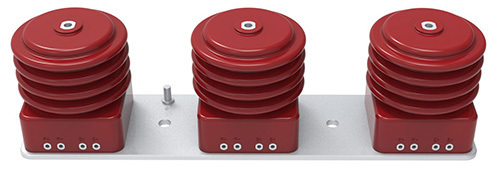

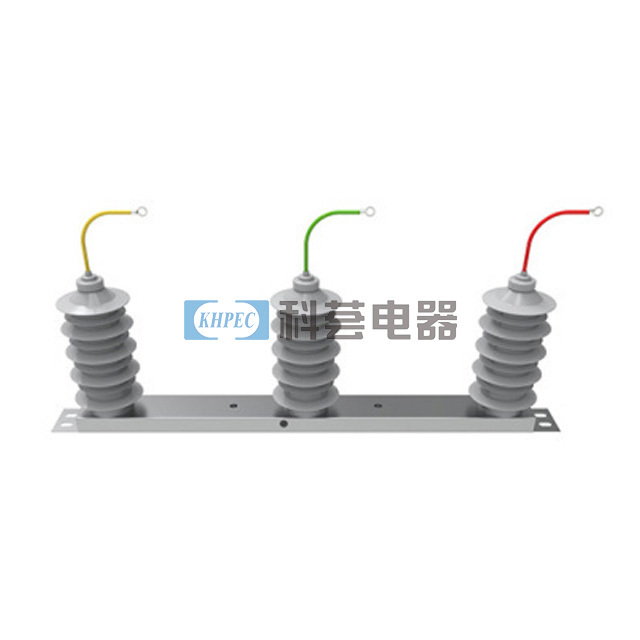

10kV户外型三相交流电压传感器EVT

本产品不同于传统的电磁式交流互感器，采用电容分压+隔离结构，具有精度高、线性度好、频带宽、体积小、重量轻、可靠性高、对地阻抗高（ ≥1000MΩ ）等特点，广泛应用于配电网一二次融合 ZW32户外柱上开关中的三相电压、零序电压的测量。

关键词:

三相交流传感器

EVT

电子式传感器

所属分类:

咨询热线:

10kV户外型三相交流电压传感器EVT

一．概述

YTJW10-XX 10kV户外型三相交流电压传感器，是一种采用电容分压+隔离结构的10kV三相交流电压传感器，可用于 ZW32户外柱上开关三相电压、零序电压的测量。

产品型号：YTJW10-XX系列

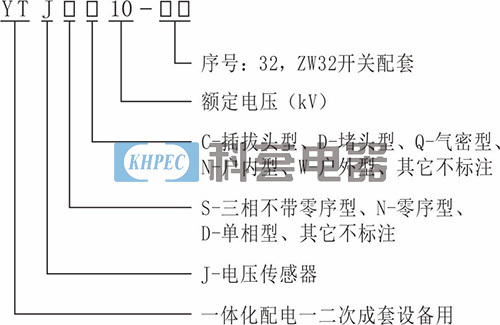

产品命名规则：

二．产品特点

三．执行及参考标准

3.1. T/CES 018-2018 配电网10kV及20kV交流传感器技术条件

3.2. GB/T 20840.7-2007 互感器第7部分：电子式电压互感器

3.3.IEC-60044-7 电子式电压互感器

四．基本参数

额额定一次电压：10000/√3 V

额定二次电压：3.25/√3 V

额定二次零序电压：6.5/3 V

准确度等级：0.5/3P

额定电压因数：1.2（连续）、1.9（8h）

额定负荷：1MΩ

工频耐受电压：42kV（1min）

局部放电水平：≤10pC(14.4kV)

雷电冲击耐受电压：75kV/85kV

工作环境：-40℃～70℃

五．结构参数

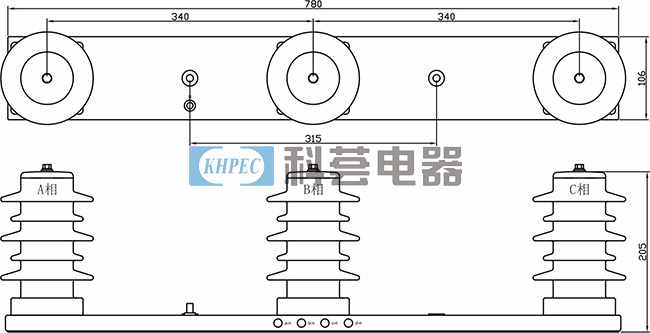

5.1.尺寸：780*205*106mm（底座尺寸可定制）

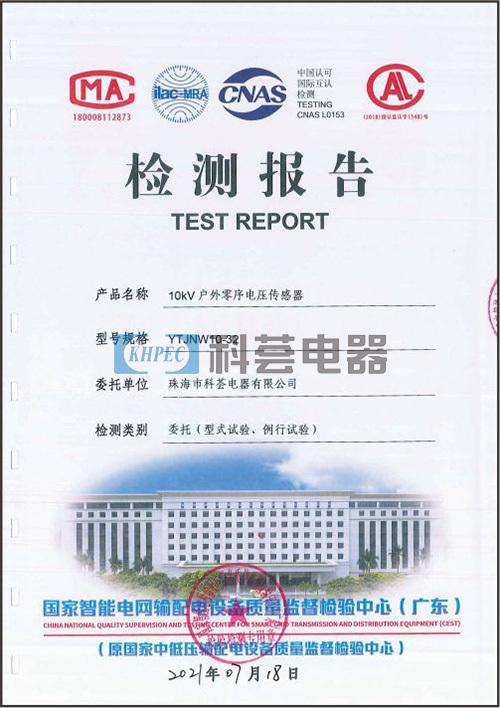

5.2.型式试验检测报告
